對于串口服務器，兩個關鍵詞是串口和網絡。網絡分為內網和外網兩種，內網一般指以太網，外網指Internet，它是進行全球范圍內通信的有效手段。在網絡盛行之前，設備與計算機之間一般通過簡單的RS232來實現數據的交換；如果需要遠距離傳輸也可以采用RS485（最長1000多米）。服務器維護


內部集成ARP，IP，TCP，HTTP，ICMP，SOCK5，UDP，DNS，HCP等協議。RS-485/422轉換提供數據自動控制。RS-232/422/485三合一串行接口， 300-230.4KBPS波特率。支持動態IP（DHCP）和靜態IP，支持網關和代理服務器，可以通過Internet傳輸數據。提供數據雙向透明傳 輸，用戶不需要對原有系統做任何修改。所有串口內置600W防雷 。10/100M以太網、自動偵測直連或交叉線。可以同時支持多個連接。工作方式有全雙工或半雙工，傳輸距離可以到100米，接口形式是RJ45。

串口服務器工作模式服務器維護

串口服務器分為RS232/RS485/RS422串口電平，通常選擇485單串口服務器的較多。如果是特殊工作需求，需要RS232/RS485/RS422三個串口相互切換。這類串口服務器的常見工作模式有TCP Server、TCP Client、UDP Client、UDP Server、HTTPD Client。
1.TCP Client模式





1） TCP Client 為 TCP 網絡服務提供客戶端連接。主動向服務器發起連接請求并建立連接，用于實現串口數據和服務器數據的交互。根據TCP協議的相關規定，TCP Client是有連接和斷開的區別，從而保證數據的可靠交換。通常用于設備與服務器之間的數據交互，是最常用的聯網通信方式。

2） 本模式具備主動識別連接異常的功能，當連接建立后，會有以大約15s的間隔發送的KeepAlive保活探查包，如果連接有異常中斷等情況，則會被立即檢測到，并促使306斷開原先的連接并重連。

3） 306在TCP Client模式下嘗試連接服務器并且本地端口為0時，每次都以隨機的端口發起連接。

4） 本模式支持有人自主的同步波特率功能、透?jìng)髟乒δ埽硗膺€支持短連接功能。

5） 在同一局域網下，如果306設為靜態IP，請保持306的IP和網關在同一網段，并且正確設置網關IP，否則將不能正常通信。

6） 注：KeepAlive功能、同步波特率功能、透?jìng)髟乒δ堋?/span>

2. TCP Server模式服務器維護

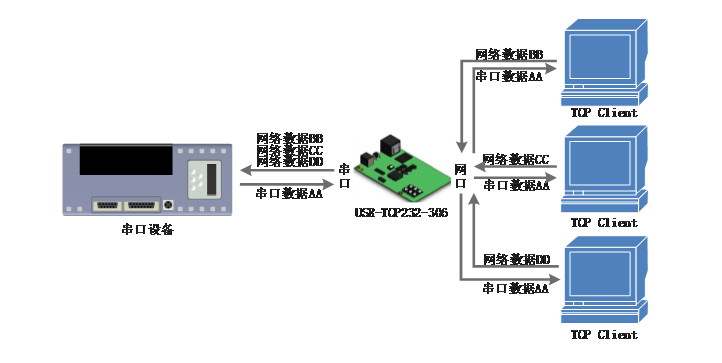

1） TCP Server即TCP服務器。在TCP Server模式下，306監聽本機端口，有連接請求發來時接受并建立連接進行數據通信，當306串口收到數據后會同時將數據發送給所有與306建立連接的客戶端設備，同樣TCP Server模式也有KeepAlive功能用于實時監測連接的完整。

2） 通常用于局域網內與TCP客戶端的通信。適合于局域網內沒有服務器并且有多臺電腦或是手機向服務器請求數據的場景。同TCP Client一樣有連接和斷開的區別，以保證數據的可靠交換。

3） 本模式支持有人自主的同步波特率功能（RFC2217）功能。

4） 306做TCP Server的情況下，最多可以接受16個Client連接（連接數可自定義），本地端口號為固定值，不可設置為0。

3. UDP Client模式




1） 本工作模式從屬于UDP協議。

2） UDP Client一種無連接的傳輸協議，提供面向事務的簡單不可靠信息傳送服務，沒有連接的建立和斷開，只需要制定IP和端口即可將數據發向?qū)Ψ健ＭǔＳ糜趯?duì)丟包率沒有要求，數據包小且發送頻率較快，并且數據要傳向指定的IP的數據傳輸場景。

3） UDP Client模式下，306只會與目標IP 的目標端口通訊，如果數據不是來自這個通道，則數據不會被306接收。

4） 在本模式下，目標地址設置為255.255.255.255，則可以達到UDP全網段廣播的效果;同時也可以接收廣播數據;4015及以后的固件支持網段內的廣播，比如xxx.xxx.xxx.255的廣播方式。

4. UDP Server模式服務器維護

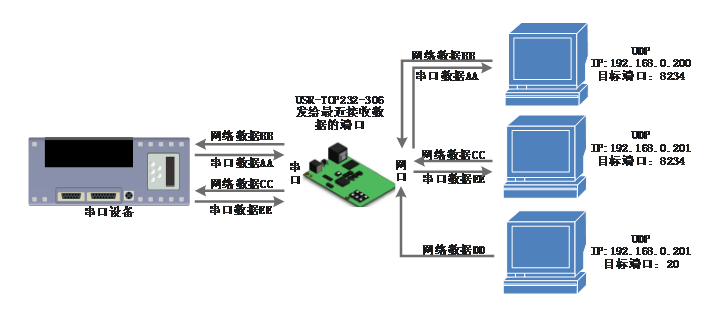

1） UDP Server 是指在普通UDP的基礎上不驗證來源IP地址，每收到一個UDP數據包后，都將目標IP改為數據來源IP和端口號，發送數據時，發給最近通訊的那個IP和端口號。

2） 該模式通常用于多個網絡設備都需要跟模塊通信并且由于速度頻率較快不想使用TCP的數據傳輸場景。

5. Httpd Client

在此模式下，用戶的終端設備，可以通過306發送請求數據到指定的HTTP服務器，然后306接收來自HTTP服務器的數據，對數據進行解析并將結果發至串口設備。

用戶不需要關注串口數據與網絡數據包之間的數據轉換過程，只需通過簡單的參數設置，即可實現串口設備向HTTP服務器的數據請求。

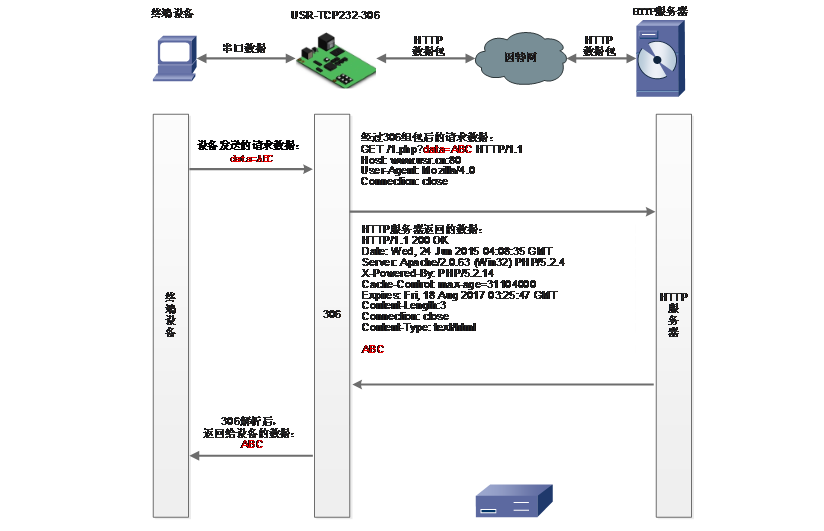

Httpd Client模式具體工作示意圖和設置示例圖如下：
