舉例：地址池方式源NAT+虛擬服務器
本舉例介紹企業申請了多個公網IP地址用于訪問Internet，企業在對外提供FTP服務和Web服務的同時，還有部分員工需要通過NAT訪問Internet的場景和配置過程。組網需求
如圖7-75所示，某企業內部網絡通過USG與Internet進行連接，將內網用戶劃分到Trust區域，兩臺服務器劃分到DMZ區域，將Internet劃分到Untrust區域。該企業申請了4個公網IP地址用于內部用戶訪問Internet。
· 需求1
企業Trust區域的192.168.1.0/24網段的用戶可以訪問Internet，該安全區域的其它網段用戶不能訪問。用于訪問外部網絡的合法IP地址范圍為1.1.1.3～1.1.1.6。
· 需求2
提供FTP和Web服務器供外部網絡用戶訪問。其中FTP Server的內部IP地址為10.1.1.2，端口號為缺省值21，Web Server的內部IP地址為10.1.1.3，端口為8080。兩者對外公布的地址均為1.1.1.2，對外使用的端口號均為缺省值，即21和80。
配置思路
1. 由于有4個公網地址，因此采用地址池方式，不采用接口IP地址方式。由于需要上網的用戶數遠大于用于上網的公網IP地址數，因此需要使用NAPT（Network Address Port Translation）功能進行地址復用。配置源NAT的菜單路徑為：“防火墻 > NAT > 源NAT”。
2. 配置虛擬服務器時，FTP服務器的內部端口和外部端口相同，Web服務器的內部端口和外部端口不同。
配置虛擬服務器的菜單路徑為：“防火墻 > NAT > 目的NAT > 虛擬服務器”。
操作步驟
1. 配置接口基本參數。a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中單擊GE0/0/2對應的
。c. 配置接口GigabitEthernet 0/0/2。
GigabitEthernet 0/0/2的相關參數如下，其他參數使用默認值：
· 安全區域：trust
· 模式：路由
· 連接類型：靜態IP
· IP地址：192.168.1.1
· 子網掩碼：255.255.255.0
d. 單擊“應用”。
e. 重復上述步驟配置接口GigabitEthernet 0/0/3和GigabitEthernet 0/0/4。
GigabitEthernet 0/0/3的相關參數如下，其他參數使用默認值：
· 安全區域：dmz
· 模式：路由
· 連接類型：靜態IP
· IP地址：10.1.1.1
· 子網掩碼：255.255.255.0
GigabitEthernet 0/0/4的相關參數如下，其他參數使用默認值：
· 安全區域：untrust
· 模式：路由
· 連接類型：靜態IP
· IP地址：1.1.1.1
· 子網掩碼：255.255.255.0
2. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。使192.168.1.0/24網段用戶可以訪問Internet，使Internet用戶可以訪問10.1.1.2的FTP服務和10.1.1.3的Web服務。
a. 配置192.168.1.0/24網段用戶可以訪問Internet。
. 選擇“防火墻 > 安全策略 > 轉發策略”。
i. 選擇“轉發策略”頁簽。
ii. 在“轉發策略列表”中單擊
。參數配置如圖7-76所示。圖7-76 配置192.168.1.0/24網段用戶可以訪問Internet
a. 配置Internet用戶可以訪問10.1.1.2的FTP服務和10.1.1.3的Web服務。
i. 在“轉發策略列表”中單擊

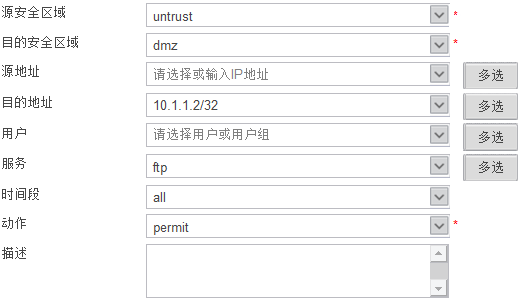

。參數配置如圖7-77所示。圖7-77 配置Internet用戶可以訪問10.1.1.2的FTP服務
iii. 重復上述步驟配置Internet用戶可以訪問10.1.1.3的Web服務。參數配置如圖7-78所示。
圖7-78 配置Internet用戶可以訪問10.1.1.3的Web服務
a. 配置NAT地址池。
i. 選擇“防火墻 > NAT > 源NAT”。
ii. 選擇“NAT地址池”頁簽。
iii. 在“NAT地址池列表”中單擊
。參數配置如圖7-79所示。圖7-79 配置NAT地址池
說明：
· 本舉例中地址池1.1.1.3～1.1.1.6和上網接口GigabitEthernet 0/0/4地址1.1.1.1/24是在同一網段的，如果地址池所在網段與上網接口不在同一個網段，注意需要在USG的下一跳設備上配置到地址池的路由。
· 如果上網接口已經配置過接口IP地址方式的NAT轉換，必須先刪除已有的接口IP地址NAT配置。
a. 配置源NAT。
. 選擇“源NAT”頁簽。
i. 在“源NAT策略列表”中單擊
。參數配置如圖7-80所示。圖7-80 配置源NAT
1. 配置虛擬服務器，實現需求2。
a. 配置FTP服務器的虛擬服務器。
i. 選擇“防火墻 > NAT > 目的NAT”，單擊“虛擬服務器”頁簽。
ii. 在“虛擬服務器列表”中單擊

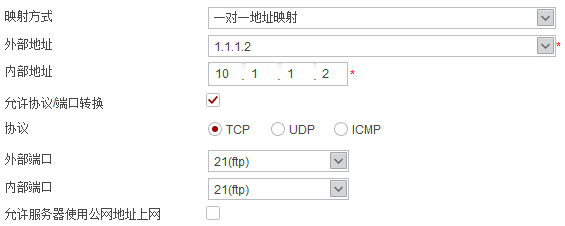

。參數配置如圖7-81所示。圖7-81 配置FTP服務器的虛擬服務器
b. 配置Web服務器的虛擬服務器。
i. 在“虛擬服務器列表”中單擊

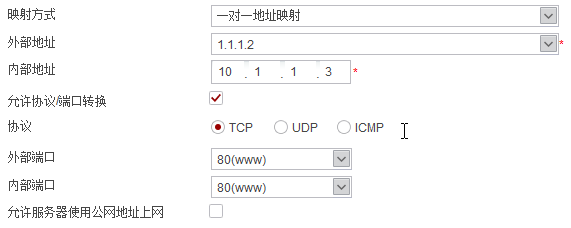

。參數配置如圖7-82所示。圖7-82 配置Web服務器的虛擬服務器
2. 在USG以及與USG相連的網絡設備上正確配置路由協議，使外網設備可以正確生成到達虛擬服務器的路由信息，使設備上可以正確生成外網的路由信息。
結果驗證
1. 配置完成后選擇“防火墻 > 監控 > ServerMap”，查看FTP虛擬服務器和Web虛擬服務器的配置情況。2. 從內部網絡的主機192.168.1.2可以Ping通Internet地址（如2.2.2.2）。
3. Internet上的用戶（如2.2.2.2）可以通過公網地址1.1.1.2訪問FTP和Web服務。
4. 選擇“防火墻 > 監控 > 會話表”，查看詳細會話表。如圖7-83所示，以從192.168.1.2 ping 2.2.2.2為例：
圖7-83 查看192.168.1.2 ping 2.2.2.2的詳細會話表
