一 vxlan 簡介
VXLAN 全稱是 Virtual eXtensible Local Area Network，虛擬可擴展的局域網。它是一種 overlay 技術，通過三層的網絡來搭建虛擬的二層網絡。
每一個技術出來都有它要解決的問題，VXLAN 也不例外，那么我們先看看 VXLAN 到底要解決哪些問題。
1 虛擬化（虛擬機和容器）的興起使得一個數據中心會有成千上萬的機器需要通信，而傳統的 VLAN 技術只能支持 4096 個網絡上限，已經滿足不了不斷擴展的數據中心規模
2 越來越多的數據中心（尤其是公有云服務）需要提供多租戶的功能，不同用戶之間需要獨立地分配 ip 和 MAC 地址，如何保證這個功能的擴展性和正確性也是一個待解決的問題
3 云計算業務對業務靈活性要求很高，虛擬機可能會大規模遷移，并保證網絡一直可用，也就是大二層的概念。解決這個問題同時保證二層的廣播域不會過分?jǐn)U大，也是云計算網絡的要求

二 VXLAN 模型
vxlan 這類隧道網絡的一個特點是對原有的網絡架構影響小，原來的網絡不需要做任何改動，在原來網絡基礎上架設一層新的網絡。
vxlan 自然會引入一些新的概念，這部分就講講它們。下面這張圖 是 vxlan 的工作模型，它創建在原來的 IP 網絡（三層）上，只要是三層可達（能夠通過 IP 互相通信）的網絡就能部署 vxlan。在每個端點上都有一個 vtep 負責 vxlan 協議報文的封包和解包，也就是在虛擬報文上封裝 vtep 通信的報文頭部。物理網絡上可以創建多個 vxlan 網絡，這些 vxlan 網絡可以認為是一個隧道，不同節點的虛擬機能夠通過隧道直連。每個 vxlan 網絡由唯一的 VNI 標識，不同的 vxlan 可以不相互影響。 1 VTEP（VXLAN Tunnel Endpoints）：vxlan 網絡的邊緣設備，用來進行 vxlan 報文的處理（封包和解包）。vtep 可以是網絡設備（比如交換機），也可以是一臺機器（比如虛擬化集群中的宿主機）
2 VNI（VXLAN Network Identifier）：VNI 是每個 vxlan 的標識，是個 24 位整數，一共有 2^24 = 16,777,216（一千多萬），一般每個 VNI 對應一個租戶，也就是說使用 vxlan 搭建的公有云可以理論上可以支撐
千萬級別的租戶

3 Tunnel：隧道是一個邏輯上的概念，在 vxlan 模型中并沒有具體的物理實體想對應。隧道可以看做是一種虛擬通道，vxlan 通信雙方（圖中的虛擬機）認為自己是在直接通信，并不知道底層網絡的存在。從整體來說，每個 vxlan 網絡像是為通信的虛擬機搭建了一個單獨的通信通道，也就是隧道
三 VXLAN報文解析
下圖是 vxlan 協議的報文，白色的部分是虛擬機發送報文（二層幀，包含了 MAC 頭部、IP 頭部和傳輸層頭部的報文），前面加了 vxlan 頭部用來專門保存 vxlan 相關的內容，在前面是標準的 UDP 協議頭部（UDP 頭部、IP 頭部和 MAC 頭部）用來在底層網路上傳輸報文。 從這個報文中可以看到三個部分：
1 最外層的 UDP 協議報文用來在底層網絡上傳輸，也就是 vtep 之間互相通信的基礎
2中間是 VXLAN 頭部，vtep 接受到報文之后，去除前面的 UDP 協議部分，根據這部分來處理 vxlan 的邏輯，主要是根據 VNI 發送到最終的虛擬機
3 最里面是原始的報文，也就是虛擬機看到的報文內容
報文各個部分的意義如下：
VXLAN header：vxlan 協議相關的部分，一共8個字節




VXLAN flags：標志位
Reserved：保留位

VNID：24 位的 VNI 字段，這也是 vxlan 能支持千萬租戶的地方
Reserved：保留字段

UDP 頭部，8個字節
UDP 應用通信雙方是 vtep 應用，其中目的端口就是接收方 vtep 使用的端口，IANA 分配的端口是 4789

IP 頭部：20字節
主機之間通信的地址，可能是主機的網卡 IP 地址，也可能是多播 IP 地址

MAC 頭部：14 字節
主機之間通信的 MAC 地址，源 MAC 地址為主機 MAC 地址，目的 MAC 地址為下一跳設備的 MAC 地址
可以看出 vxlan 協議比原始報文多 50 字節的內容，這會降低網絡鏈路傳輸有效數據的比例。vxlan 頭部最重要的是 VNID 字段，其他的保留字段主要是為了未來的擴展，目前留給不同的廠商用這些字段添加自己的功能。

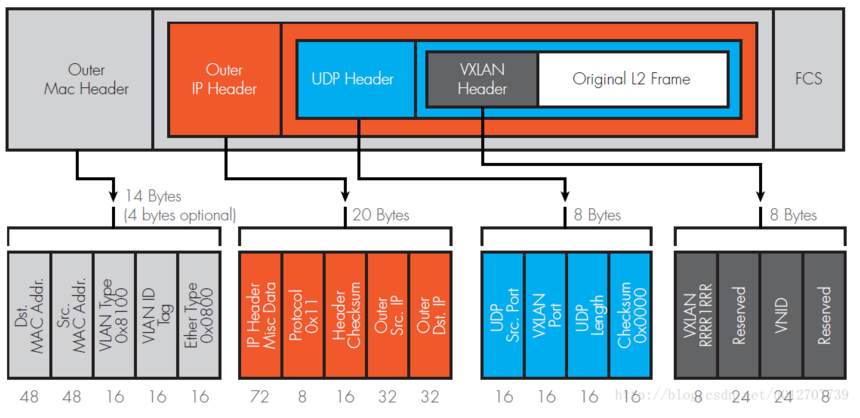

四 VXLAN報文格式 如你所料，VTEP對VM發送的原始以太幀（Original L2 Frame）進行了以下“包裝”：
l VXLAN Header

增加VXLAN頭（8字節），其中包含24比特的VNI字段，用來定義VXLAN網絡中不同的租戶。此外，還包含VXLAN Flags（8比特，取值為00001000）和兩個保留字段（分別為24比特和8比特）。
2 UDP Header

VXLAN頭和原始以太幀一起作為UDP的數據。UDP頭中，目的端口號（VXLAN Port）固定為4789，源端口號（UDP Src. Port）是原始以太幀通過哈希算法計算后的值。
3 Outer IP Header

封裝外層IP頭。其中，源IP地址（Outer Src. IP）為源VM所屬VTEP的IP地址，目的IP地址（Outer Dst. IP）為目的VM所屬VTEP的IP地址。
4 Outer MAC Header

封裝外層以太頭。其中，源MAC地址（Src. MAC Addr.）為源VM所屬VTEP的MAC地址，目的MAC地址（Dst. MAC Addr.）為到達目的VTEP的路徑上下一跳設備的MAC地址。
