艾銻知識——家庭交換機怎么安裝


2020-04-14 09:38 作者:艾銻無限 瀏覽量:
家庭交換機怎么安裝

  已經廣泛應用于各個領域,作為網絡的主要連接設備,被眾多用戶廣泛應用,在這里我同大家分享的詳細安裝圖解,在這里你會了解,。交換機華為交換機華為S5700交換機交換機安裝圖解怎么安裝交換機.

  準備:

  ——查看紙箱上的標簽,了解箱內交換機型號及相關注意事項。

  ——用裁紙刀沿箱蓋盒縫處劃開膠帶。

  ——打開紙箱,取出箱中的安裝附件包。

  ——取下交換機兩端的泡沫板,拿出交換機。

  ——把從塑料包裝袋中取出,瀏覽上的銘牌標簽,查看是否與紙箱上的標簽相符。

  一、交換機安裝圖解

  注:浮動螺母、M4螺釘、M6螺釘和掛耳都包含在交換機發貨的安裝附件包中,讓你了。

家庭交換機怎么安裝_
  1、安裝掛耳到交換機,將S5700-LI-BAT系列電池設備兩

側各提供1處掛耳安裝位置。

  ——將掛耳的長邊貼近交換機,掛耳的安裝孔與交換機側面的掛耳安裝孔對齊。

  ——使用M4螺釘(兩邊各安裝3個)將掛耳安裝到的兩邊,順時針擰緊,慢慢往下看你會知道的。怎么安裝交換機

  二、安裝浮動螺母到機柜的方孔條

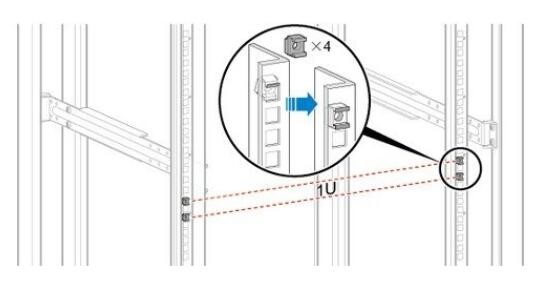

  根據規劃好的在機柜上的安裝位置,確定浮動螺母在方孔條上的安裝位置。用一字螺絲刀在機柜前方孔條上安裝4個浮動螺母,左右各2個,S5700-LI-BAT系列交換機高1U,掛耳上的固定孔對應著方孔條上

間隔1個孔位的2個安裝孔。保證左右對應的浮動螺母在一條水平線上,浮動螺母的安裝方法如圖3所示,現在你應該對的有個大概了解了。

家庭交換機怎么安裝_
  圖3:浮動螺母安裝方法示意圖

  注:機柜方孔條上并不是所有的三個孔之間的距離都是1U,要參照機柜上的刻度,需注意識別。

  三、安裝交換機到機柜,安裝方法如圖4所示

  1、搬運進機柜,雙手托住設備使交換機兩邊的掛耳安裝孔與機柜方孔條上的浮動螺母對齊。

  2、單手托住設備,另一只手使用十字螺絲刀和M6螺釘(交換機兩邊各安裝2個)將掛耳固定到機柜方孔條上。

家庭交換機怎么安裝_
  圖4、安裝交換機到機柜方法示意圖

  四、安裝交換機到工作臺

  1、佩戴防靜電腕帶或防靜電手套,需確保防靜電腕帶已經接地并與佩戴者的皮膚良好接觸。

  2、安裝膠墊貼到交換機,小心地將交換機倒置,在交換機底部圓形壓印區域安裝4個膠墊貼,如圖5放置交換機到工作臺,將交換機正置并平穩放置到工作臺上,如圖5中(b)所示,交換機左側提供防盜

孔,到工作臺后用戶可選擇使用防盜鎖將交換機固定在工作臺上,如圖5中(c)所示。交換機安裝

家庭交換機怎么安裝_

  圖5、交換機安裝到工作臺示意圖

  注:膠墊貼在隨交換機發貨的安裝附件包中。

  五、為交換機連接接地線纜交換機安裝圖解

  交換機接地是交換機安裝過程中的重要一步,交換機接地線纜的正確連接是交換機防雷、防干擾、防靜電損壞的重要保障,根據交換機安裝的所在環境可將交換機的地線安裝在機柜/機架的接地點或安裝在接

地排上,下面誠愷科技小編以將交換機的接地線纜安裝到機柜的接地點舉例說明。

  注:接地線纜在隨交換機發貨的安裝附件包中。

  1、拆下交換機接地點上的M4螺,用十字螺絲刀逆時針拆下螺釘,如圖6所示,拆下的M4螺釘妥善放置。

家庭交換機怎么安裝_
  圖6、拆下交換機接地點上的螺釘示意圖


  2、安裝接地線到交換機接地點,用步驟1拆下的M4螺釘將接地線的M4端(接頭孔徑較小的一端)連接到后面的接地點,用十字螺絲刀順時針擰緊,如圖7所示。
家庭交換機怎么安裝_
  圖7、安裝接地線到華為交換機接地點示意圖

  3、安裝接地線到機柜接地點,使用M6螺釘將接地線的M6端(接頭孔徑較大的一端)連接到機柜的接地點,如圖8所示。
家庭交換機怎么安裝_

  圖8、安裝接地線到機柜接地點示意圖

  六、交換機鉛酸電池模塊安裝方法

  注:鉛酸電池、鉛酸電池電纜和空開開關需用戶自備,鉛酸電池溫度傳感器可從華為購買。

  電池的安裝方法在此不做過多的描述,主要來說說鉛酸電池電纜接頭連接方法:

  1、將鉛酸電池的正、負極電纜連接到PBB-12AHA鉛酸電池輸入接口對應的插頭上,如圖圖9所示,將正負極電纜插入接頭中(右邊插孔對應負極,左邊插孔對應正極),用一字螺絲刀順時針擰緊接頭上的2

個螺釘,將電纜固定在插頭中。

家庭交換機怎么安裝_
  圖9、鉛酸電池電纜接頭連接方法示意圖


  2、連接鉛酸電池電纜到鉛酸電池模塊,連接方法如圖10所示。

家庭交換機怎么安裝_
  圖10、鉛酸電池連接方法示意圖


  注意:交換機斷電狀態下連接鉛酸電池,連接好后交換機不會上電。交換機必須先通過連接交流電源為PBB-12AHA激活,鉛酸電池才可以正常工作。

  七、華為交換機信號線纜連接

  注:信號線纜與電源線的間距要大于10cm。

  各種線纜在轉彎處不能過度彎折,以保護芯線不受損傷,尤其光纖不能過度彎折。

  光纖進入機柜時必須套在波紋管里面。光纖的曲率半徑應大于光纖直徑的20倍,一般情況下曲率半徑≥40mm。

家庭交換機怎么安裝_
  圖11、交換機線纜連接示意圖


  八、交換機上電啟動

  1、將電纜的DB-9(孔)插頭一端插入維護終端的9芯(針)串口插座,再將RJ-45插頭一端插入設備的Console口中,如圖12所示。

  圖12、通過Console口連接設備示意圖怎么安裝交換機

  注、通過使用console線纜把交換機與維護終端連接起來后,在交換機上電啟動過程中,用戶可根據需要選擇是否進入設備的BootRom菜單。啟動過程中的BootRom菜單界面及具體操作步驟與軟件版本相關

(不同軟件版本間可能存在顯示和操作的差異)。

  2、交換機上電后,可看交換機和電源模塊指示燈是否正常顯示,正常情況下,交換機上PWR燈和電源模塊上的STATUS燈綠色常亮。

  到這里具體的詳細教程就結束了,希望可以給你帶來幫助。

  交換機網速是平分的嗎

  交換機通過一根網線上網,但是因為分別撥號,各自使用各自的寬帶,不會分網速。

  在計算機網絡系統中,交換概念的提出改進了共享工作模式。交換機在同一時刻可進行多個端口對之間的數據傳輸。每一端口都可視為獨立的物理網段(注:非IP網段),連接在其上的網絡設備獨自享有全

部的帶寬,無須同其他設備競爭使用。

  當節點A向節點D發送數據時,節點B可同時向節點C發送數據,而且這兩個傳輸都享有網絡的全部帶寬,都有著自己的虛擬連接。

  假使這里使用的是10Mbps的以太網交換機,那么該交換機這時的總流通量就等于2×10Mbps=20Mbps,而使用10Mbps的共享式HUB時,一個HUB的總流通量也不會超出10Mbps。

  總之,交換機是一種基于MAC地址識別,能完成封裝轉發數據幀功能的網絡設備。交換機可以“學習”MAC地址,并把其存放在內部地址表中,通過在數據幀的始發者和目標接收者之間建立臨時的交換路徑,

使數據幀直接由源地址到達目的地址。

  也就是說,在這種工作方式下,同一時刻網絡上只能傳輸一組數據幀的通訊,如果發生碰撞還得重試。這種方式就是共享網絡帶寬。通俗的說,普通交換機是不帶管理功能的,一根進線,其他接口直接連接

到電腦上即可。
