大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家分享的是，模塊管理中的VAP模塊，那么又如何在web頁面下做2G射頻模板相關的配置。簡單網絡運維，從Web管理學習,一步一步學成網絡運維大神。

模板管理

背景信息

模板管理頁面用于集中統一的配置和管理WLAN模板。
依次單擊“配置 > 無線管理 > AP管理 > 模板管理”，進入“模板管理”頁面。

無線業務

2G射頻模板

背景信息

2G射頻模板只提供對AP的2G射頻進行配置和優化，不對5G射頻產生任何作用。配置合理的射頻模板，然后到AP視圖或AP組視圖下引用射頻模板，AP就具有了更好的發送和接收射頻信號的能力。

操作步驟

• 新建模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 射頻管理 > 2G射頻模板”，進入“2G射頻模板列表”頁面，如圖1-202所示。

圖1-202  2G射頻模板列表

2. 單擊“新建”，進入“新建2G射頻模板”頁面。
3. 在“模板名稱”處輸入新建的2G射頻模板名稱。

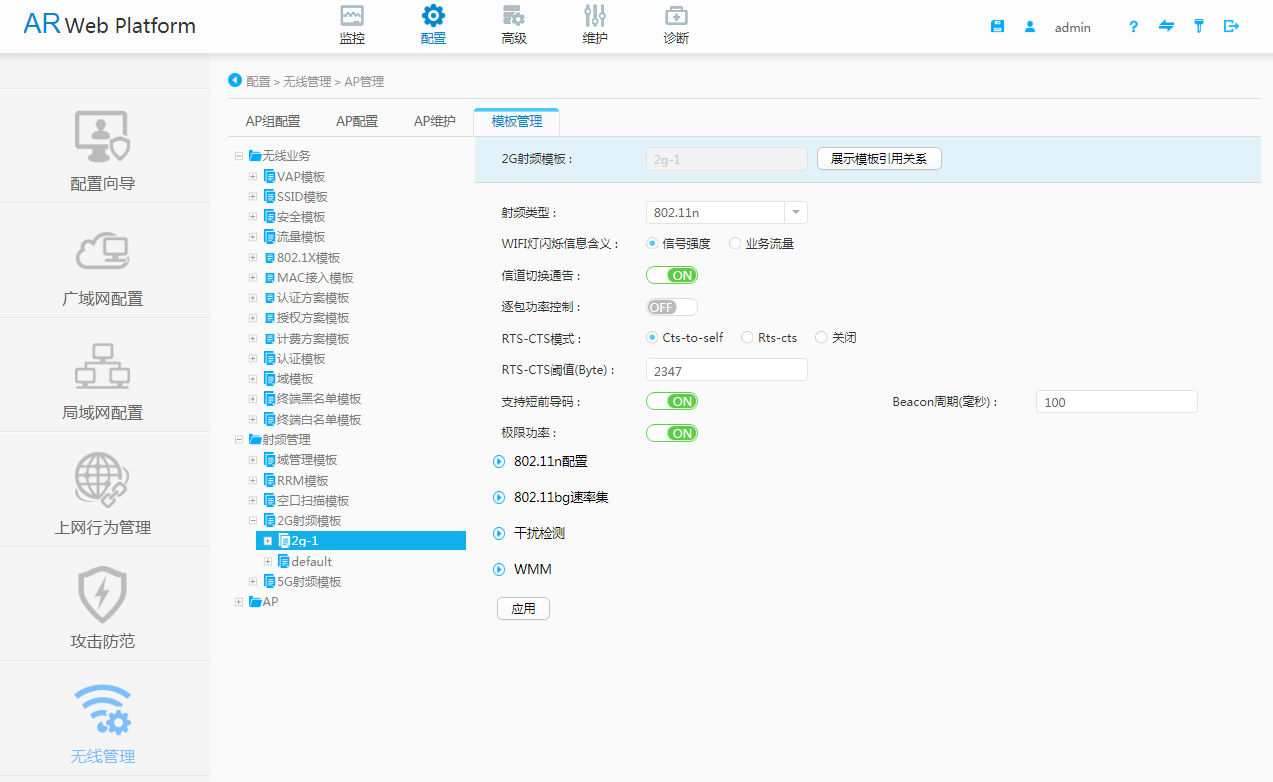

4. 單擊“確定”，進入新建的2G射頻模板參數配置頁面，如下圖所示。

圖1-203  2G射頻模板  圖1-204  802.11n配置  圖1-205  802.11bg速率集  圖1-206  干擾檢測  圖1-207  WMM

5. 配置2G射頻模板的各項參數。具體參數說明請參見表1-86。

表1-86  新建2G射頻模板參數說明

項目	說明
2G射頻模板	指定新增的2G射頻模板名稱，不支持修改。
射頻類型	指定射頻的類型。
WIFI燈閃爍信息含義	指定Wireless燈閃爍表示的含義。 信號強度：設置AP的Wireless燈閃爍表示為信號強度。用戶可以根據Wireless燈閃爍的頻率來判斷信號強度的好壞，燈快速閃爍表示AP的信號強度愈好。 業務流量：設置AP的Wireless燈閃爍表示為業務流量。用戶可以根據Wireless燈閃爍的頻率來判斷業務流量的大小，燈快速閃爍表示AP在大流量下工作。
信道切換通告	開啟/關閉信道切換通告功能。
逐包功率控制	開啟/關閉逐包功率控制功能。
RTS-CTS模式	指定RTS/CTS工作模式。 Cts-to-self：當AP需要向客戶端發送數據的時候，會使用自己的地址發送一個CTS，通告所有設備本AP要發送報文，這樣在AP的覆蓋范圍內的所有設備都會在指定的時間內不發送數據。使用Cts-to-self模式只需要發送一個報文就可以滿足沖突避免的大部分應用環境，但是如果有另一個設備在客戶端的覆蓋范圍內，但是不在AP的覆蓋范圍內，仍然可能會產生沖突。 Rts-cts：當AP向某個客戶端發送數據的時候，AP會向客戶端發送一個RTS報文，這樣在AP覆蓋范圍內的所有設備在收到RTS后都會在指定的時間內不發送數據。目的客戶端收到RTS后，發送一個CTS報文，這樣在該客戶端覆蓋范圍內所有的設備都會在指定的時間內不發送數據。使用Rts-cts方式實現沖突避免需要發送兩個報文，報文開銷較大。 關閉：關閉RTS-CTS。
RTS-CTS閾值(Byte)	指定RTS/CTS門限值。
支持短前導碼	開啟/關閉支持短前導碼功能。
Beacon周期(毫秒)	指定AP發送Beacon（信標）幀的周期。
極限功率	開啟/關閉射頻使用最大功率發送報文的功能。 僅AP2030DN、AP3030DN、AP4030DN、AP4130DN、AP5030DN、AP5130DN、AP7030DE、AP8030DN、AP8130DN、AP9330DN支持使用最大功率發送報文功能。
802.11n配置
GI模式	指定GI模式。 Short：短間隔 Normal：普通間隔
HT AMPDU幀匯聚	開啟/關閉MPDU匯聚功能。
HT AMPDU匯聚的幀最大長度索引	指定MPDU匯聚的幀最大長度值。取值范圍為0～3。 取值為0：表示MPDU匯聚的幀最大長度配置為8191字節。 取值為1：表示MPDU匯聚的幀最大長度配置為16383字節。 取值為2：表示MPDU匯聚的幀最大長度配置為32767字節。 取值為3：表示MPDU匯聚的幀最大長度配置為65535字節。
802.11bg速率集
基礎速率(Mbps)	指定802.11bg協議的基礎速率集。
支持速率(Mbps)	指定802.11bg協議的支持速率集。
組播速率(Mbps)	指定2.4GHz射頻的無線報文組播發送速率。
干擾檢測
干擾檢測	開啟/關閉干擾檢測功能。
AP同頻干擾告警閾值(%)	指定同頻干擾的告警門限值。
AP鄰頻干擾告警閾值(%)	指定鄰頻干擾的告警門限值。
STA干擾告警閾值	指定STA干擾的告警門限值。
WMM
WMM	開啟/關閉WMM功能。
禁止非WMM終端接入	開啟/關閉禁止不支持WMM功能的STA連接到已使能WMM功能的AP上的功能。
場景	指定不同場景下的EDCA參數值預設值，用戶可以直接選用相應場景，也可以在預設值的基礎上進行調整。 自定義：EDCA參數默認值 語音：語音報文優先占用信道 語音和視頻：語音和視頻報文優先占用信道
報文類別	指定報文的類別。
仲裁幀間隙數	指定仲裁幀間隙數，決定了用戶的空閑等待時間長短。 在DCF機制中，空閑等待時間（DIFS）為固定值。WMM針對不同AC可以配置不同的空閑等待時間，AIFSN數值越大，用戶的空閑等待時間越長，優先級越低。
最小競爭窗口指數	指定最小競爭窗口指數，此參數與最大競爭窗口指數一起決定了用戶的平均退避時間，這兩個數值越大，用戶的平均退避時間越長，優先級越低。
最大競爭窗口指數	指定最大競爭窗口指數，此參數與最小競爭窗口指數一起決定了用戶的平均退避時間，這兩個數值越大，用戶的平均退避時間越長，優先級越低。
傳輸機會限制(單位:32微秒)	指定傳輸機會限制，表示用戶一次競爭成功后，可占用信道的最大時間。數值越大，表示用戶一次能占用的信道時間越長。如果是0，則每次占用信道后，只能發送一個報文。
ACK策略	指定ACK策略，其中： 應答：在802.11報文交互過程中，接收端在成功接收到發送端發送的報文后，都要向發送端發送ACK報文進行確認。 不應答：接收端接收到發送端發送的報文后不向發送端回應ACK報文，適用于通信質量較好，干擾較小的場景。

6. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。

• 修改模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 射頻管理 > 2G射頻模板”，進入“2G射頻模板列表”頁面，如圖1-202所示。
  2. 選擇需要修改的2G射頻模板名稱，單擊“修改”，進入“2G射頻模板”頁面。
  3. 修改2G射頻模板的各項參數。具體參數說明請參見表1-86。
  4. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
• 刪除模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 射頻管理 > 2G射頻模板”，進入“2G射頻模板列表”頁面，如圖1-202所示。
  2. 選擇需要刪除的模板名稱，單擊“刪除”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 清空模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 射頻管理 > 2G射頻模板”，進入“2G射頻模板列表”頁面，如圖1-202所示。
  2. 單擊“清空”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 展示模板引用關系
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 射頻管理 > 2G射頻模板”，進入“2G射頻模板列表”頁面，如圖1-202所示。
  2. 選擇需要展示模板引用關系的模板名稱，單擊“展示模板引用關系”，系統會展示出引用了當前模板的對象的類型和名稱。
• 配置2G射頻模板引用的模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 射頻管理 > 2G射頻模板”，進入“2G射頻模板列表”頁面，單擊菜單導航處“2G射頻模板”左側的，系統會展示出2G射頻模板的名稱，繼續單擊2G射頻模板名稱左側的，可以在菜單導航處查看2G射頻模板引用的其它模板名稱，如圖1-208所示。

圖1-208  2G射頻模板引用的其它模板

2. 單擊2G射頻模板引用的任意一個模板，進入模板的配置頁面。通過單擊下拉框選擇模板名稱和配置模板的具體參數，來配置2G射頻模板引用的模板。具體模板參數解釋請參考對應模板的頁面解釋。
3. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
